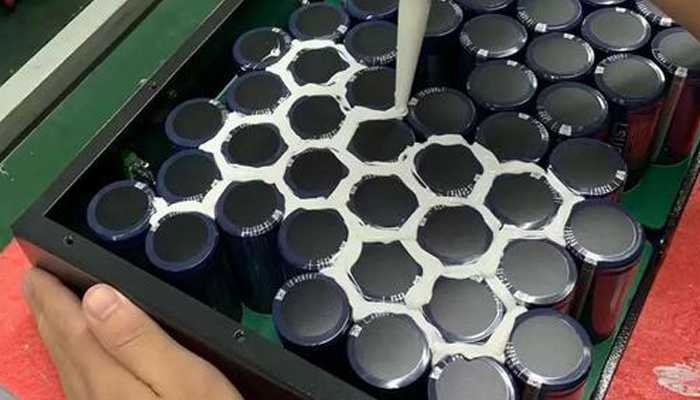

有機(jī)硅縮合型膠黏劑憑借其優(yōu)異的耐高低溫性能、電氣絕緣性、抗老化性及疏水特性，在電子電器、汽車工業(yè)、建筑密封等領(lǐng)域廣泛應(yīng)用。然而，在實(shí)際應(yīng)用中，受環(huán)境條件、操作工藝及材料特性等因素影響，常出現(xiàn)固化異常、氣泡、分層、收縮等問題。研泰化學(xué)膠黏劑應(yīng)用工程師將結(jié)合行業(yè)實(shí)踐與典型案例，梳理下常見問題及解決方案。

一、固化異常：過快、過慢或不固化

問題表現(xiàn)

固化過快：膠體在短時(shí)間內(nèi)硬化，導(dǎo)致操作窗口縮短，甚至未完成灌封即固化。

固化過慢：膠體長時(shí)間不硬化，影響生產(chǎn)效率，甚至無法達(dá)到設(shè)計(jì)強(qiáng)度。

不固化：膠體始終保持液態(tài)，無法形成彈性體。

原因分析

催化劑比例失衡：縮合型膠黏劑依賴有機(jī)錫等催化劑引發(fā)縮合反應(yīng)。若催化劑過量，反應(yīng)速率加快；若不足或失效，則反應(yīng)停滯。

環(huán)境溫濕度失控：溫度過高（＞30℃）會加速催化劑分解，濕度不足（＜40%）會抑制縮合反應(yīng)（縮合型依賴環(huán)境濕氣）。

材料污染：膠體與含硫、胺類物質(zhì)接觸會導(dǎo)致催化劑中毒（如PVC、硫化橡膠）。

解決方案

精準(zhǔn)控制催化劑比例：按A:B=10:1（質(zhì)量比）混合，允許誤差±0.2%。若需調(diào)整固化速度，可通過小試實(shí)驗(yàn)優(yōu)化比例（如8%-9%）。

環(huán)境調(diào)控：保持操作溫度15-30℃，濕度40%-60%。若需加速固化，可用加濕器或烘箱低溫加熱（≤60℃）。

材料隔離：避免與含硫、胺類物質(zhì)接觸，優(yōu)先選用PP、ABS等惰性母模材料。若母模為多孔結(jié)構(gòu)（如3D打印樹脂），需提前噴漆或拋光封孔。

二、氣泡與孔隙：影響密封性與外觀

問題表現(xiàn)

膠體表面或內(nèi)部出現(xiàn)氣泡，導(dǎo)致密封性下降、電氣絕緣失效或外觀缺陷。

原因分析

攪拌混入空氣：手動(dòng)攪拌或機(jī)械混合時(shí)，空氣被卷入膠體。

副產(chǎn)物揮發(fā)：縮合反應(yīng)釋放乙醇等小分子，若固化溫度過高（＞45℃），會加速氣體揮發(fā)形成氣泡。

脫泡不徹底：真空脫泡時(shí)間不足或壓力不夠（-0.1MPa需維持3-5分鐘）。

解決方案

優(yōu)化攪拌工藝：沿同一方向緩慢攪拌2-5分鐘，避免劇烈震蕩。

分層灌注：先灌注薄層膠體，待其初步固化（表面略粘手）后再灌注后續(xù)層，減少深層氣泡。

真空脫泡：使用真空機(jī)對混合后的膠體抽真空，脫泡時(shí)間根據(jù)膠體厚度調(diào)整（一般≤10分鐘）。

低溫固化：控制固化溫度≤45℃，避免乙醇快速揮發(fā)。

三、分層與脫模困難：影響模具壽命

問題表現(xiàn)

膠體與母模分離困難，或固化后出現(xiàn)分層現(xiàn)象，導(dǎo)致模具損壞或產(chǎn)品報(bào)廢。

原因分析

未使用脫模劑：母模表面直接接觸膠體，粘接力過強(qiáng)。

母模表面缺陷：孔隙、劃痕或未完全固化的3D打印樹脂導(dǎo)致膠體滲入。

膠體硬度不足：復(fù)雜模具需高抗撕強(qiáng)度膠體（如Shore A 30-40），若硬度過低易撕裂。

解決方案

均勻涂覆脫模劑：使用凡士林或?qū)Ｓ秒x型劑，待其干燥成膜后再灌注膠體。

母模預(yù)處理：對多孔母模進(jìn)行噴漆、拋光或鍍層處理，確保表面光滑無瑕疵。

選擇高強(qiáng)度膠體：針對復(fù)雜模具，選用加成型硅膠（零收縮）或添加氣相二氧化硅補(bǔ)強(qiáng)。

增強(qiáng)結(jié)構(gòu)：在膠體中嵌入紗布或纖維，提升抗撕裂性能。

四、收縮與變形：影響尺寸精度

問題表現(xiàn)

固化后膠體體積收縮（通常0.1%-0.3%），導(dǎo)致與母模貼合不緊密或產(chǎn)品變形。

原因分析

縮合型膠體特性：縮合反應(yīng)釋放小分子，不可避免產(chǎn)生輕微收縮。

厚度不均：膠體局部過厚導(dǎo)致收縮應(yīng)力集中。

催化劑過量：未參與反應(yīng)的催化劑后期揮發(fā)，加劇收縮。

解決方案

預(yù)留收縮量：設(shè)計(jì)模具時(shí)，根據(jù)膠體收縮率（0.1%-0.3%）放大尺寸。

選擇加成型膠體：加成型硅膠通過加成反應(yīng)固化，幾乎零收縮，適用于高精度場景。

控制厚度均勻性：使用刮板或自動(dòng)灌注設(shè)備確保膠體分布均勻。

優(yōu)化催化劑比例：嚴(yán)格按推薦比例混合，避免過量添加。

五、儲存與操作規(guī)范：預(yù)防潛在風(fēng)險(xiǎn)

問題表現(xiàn)

膠體沉淀、固化劑變黃或失效，導(dǎo)致施工困難或性能下降。

原因分析

儲存不當(dāng)：膠體或固化劑未密封，吸潮或接觸雜質(zhì)。

長期靜置：填料沉淀導(dǎo)致膠體分層，影響均勻性。

固化劑老化：氨基偶聯(lián)劑等添加劑隨時(shí)間變黃，但不影響性能。

解決方案

密封儲存：將膠體與固化劑置于陰涼干燥處（5-25℃），避免陽光直射。

定期攪拌：使用前對A組分（膠體）進(jìn)行上下攪拌，防止填料沉淀。

小試驗(yàn)證：大規(guī)模施工前，先進(jìn)行小樣測試，確認(rèn)固化效果與性能。

綜上所述，有機(jī)硅縮合型膠黏劑的應(yīng)用需兼顧材料特性、工藝參數(shù)與環(huán)境控制。通過精準(zhǔn)控制催化劑比例、優(yōu)化脫泡與灌注工藝、選擇適配的膠體類型，可顯著提升產(chǎn)品質(zhì)量與生產(chǎn)效率。此外，建立標(biāo)準(zhǔn)化操作流程（如SOP）與定期培訓(xùn)機(jī)制，是減少人為失誤、保障工藝穩(wěn)定性的關(guān)鍵。更多關(guān)于有機(jī)硅縮合型膠黏劑的應(yīng)用知識請持續(xù)關(guān)注《研泰化學(xué)官網(wǎng)》
